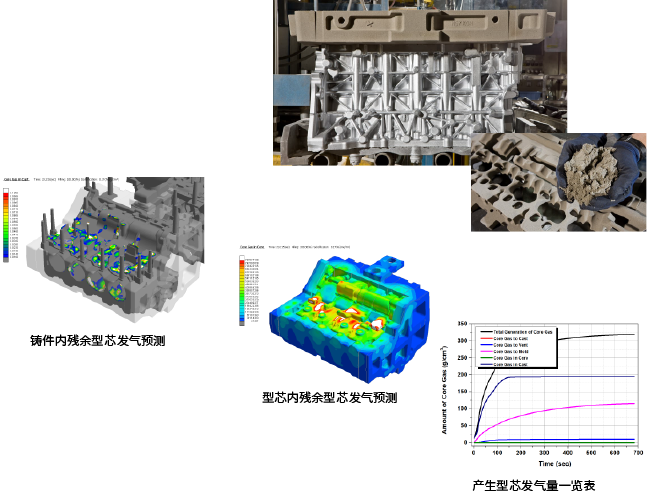

型芯发气追踪

砂型铸造中使用芯时,因芯中的气体产生的缺陷导致铸件健全性下降。
型芯发气功能是计算金属液与芯接触时产生的型芯发气气体量,追踪产生的气体移动,掌握最终孤立位置,最适合设计铸造过程中产生气体的排出系统和预测缺陷位置。

Tracing of Core Gas

产品名 : CYLINDER BLOCK

金属液材质 : FC250 (JIS)

型芯材质 : Furan Sand

  • 铸造中产生的气体总量预测
  • 预测渗透到铸件及模具内的气体量
  • 铸件及型芯中残余气体量预测
  • 从排气系统中排出的气体量预测
  • 铸件通气度设定与各型芯相关的粘结剂含量设定
  • 设定使用型芯的孔隙率与气体排出开始温度

气体压力

充型过程中更容易观察金属液流动时因流动的空气孤立而产生的气泡缺陷位置,计算因流动中金属液的压力和复杂流动的孤立空气压力,通过计算比金属液压力高的孤立区域分布来确定气泡缺陷位置。

Gas Pressure

产品名 : BED PLATE

金属液材质 : FC250 (JIS)

  • 并非通过观察流动形态来判断缺陷,只需单纯点击即可显示缺陷信息
  • 对流道形态及位置进行健全性判断
  • 可以通过排气口与分型线设定来预测气泡孤立区域
