Investment Casting
Download
Gas Pressure
충전 중 용탕 유동과정에서 용탕흐름에 의한 공기의 고립에 의해 발생되는 기포결함 위치를 쉽게 파악할 수 있는 기능으로, 유동 중 용탕의 압력과 복잡한 유동 양상에 의해 고립되는 공기의 압력을 계산하여 용탕의 압력보다 높게 계산되는 고립 지역 지역의 압력 분포를 통해 기포결함 위치를 파악합니다
- 유동 양상 관찰을 통한 결함 파악이 아닌 원클릭만으로 결함 정보 표시
- 런너 형상 및 위치에 대한 건전성 파악

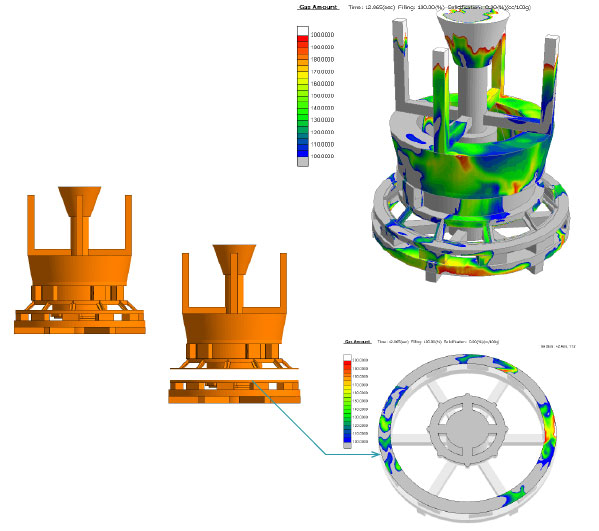

Gas Amount
용탕 내 가스 및 주입 중 발생되는 가스에 의해 발생되는 결함을 예측하기 위한 기능으로 주조 시 용탕 내 가스가 용해되어 있다는 가정으로 해석이 진행됩니다. 예측 가능한 결과는 발생 가스의 흐름, 고립 분포 지역 파악 및 고립된 가스량 예측입니다.
제품명 : DRUM CASE
용탕 재질 : 17-4PH (AISI)
(Ni-Base Super Alloy)
- 최종 고립 지역 예측 및 유동 중 가스 이동 경로 파악
- 런너, 게이트 및 오버플로우 설치 건전성 파악
- 주조방안, 주조조건 최종 선택시 가스함량 분포를 비교하여 선택함
